今回はコチラの続きです。
【メモ】ASROCK マザーボード B650 STEEL LEGEND WIFIで興味を持つコネクタ、ヘッダーほかはコレ（前編）
ASROCK B650 STEEL LEGEND WIFI
前編同様、シローが興味を持つマザーボード。
気になるのはコネクタ、ヘッダーほか
それぞれのポジションに触れてみます。
（後編）
【注意】
このページはシローの流儀、メモ資料。
挙げてなくても大事なものはアリですヨ。
実物を目の前にした場合、
付属マニュアルを必ず見てね。
このページはシローの流儀、メモ資料。
挙げてなくても大事なものはアリですヨ。
実物を目の前にした場合、
付属マニュアルを必ず見てね。

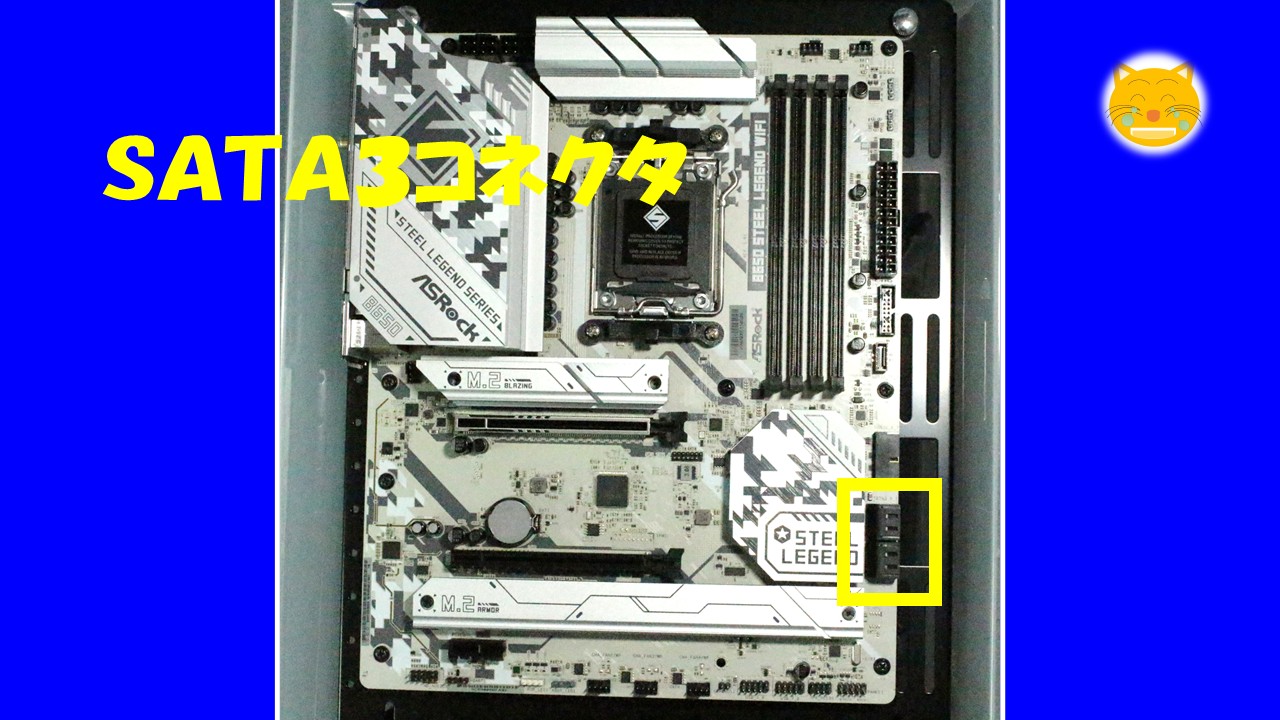

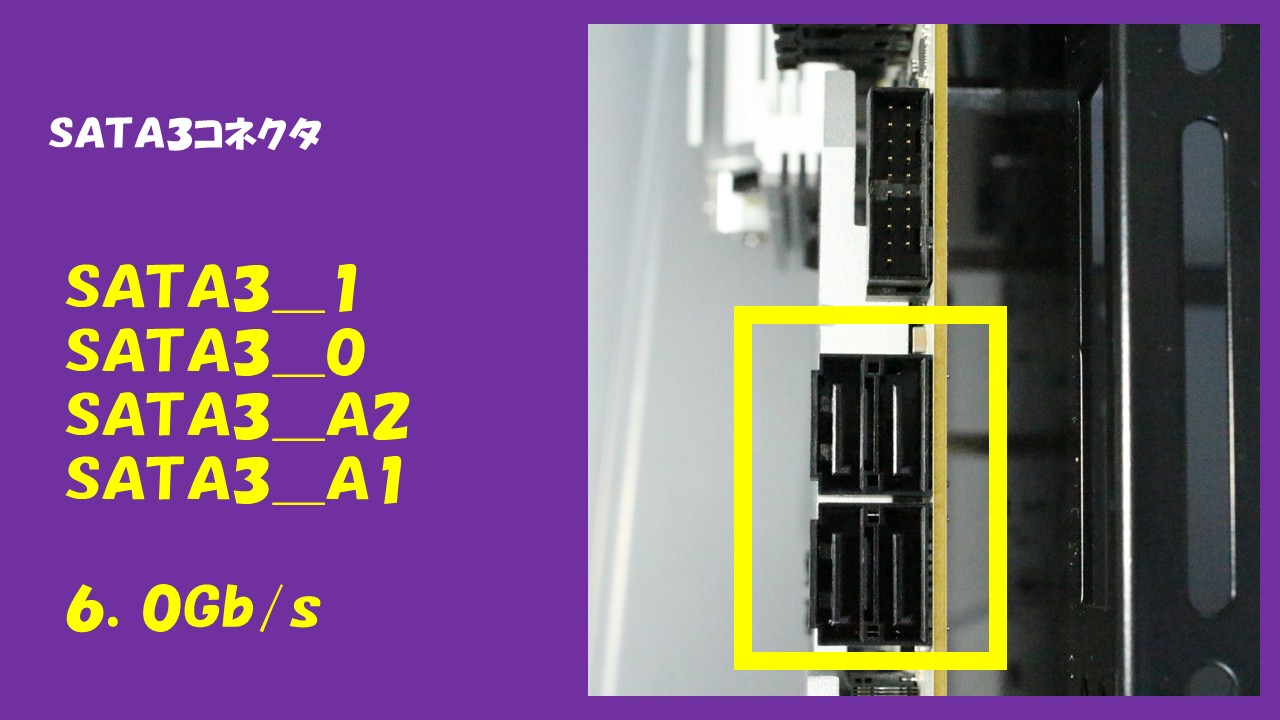

SATA3コネクタ
SATA3コネクタ
これはシリアルATA3コネクタのこと。
（まあ、当然か・・）
横向きでこのようになっています。
並びはこちらの通り。
SATA3_1 SATA_0
SATA3_A2 SATA_A1
※6.0Gb/s

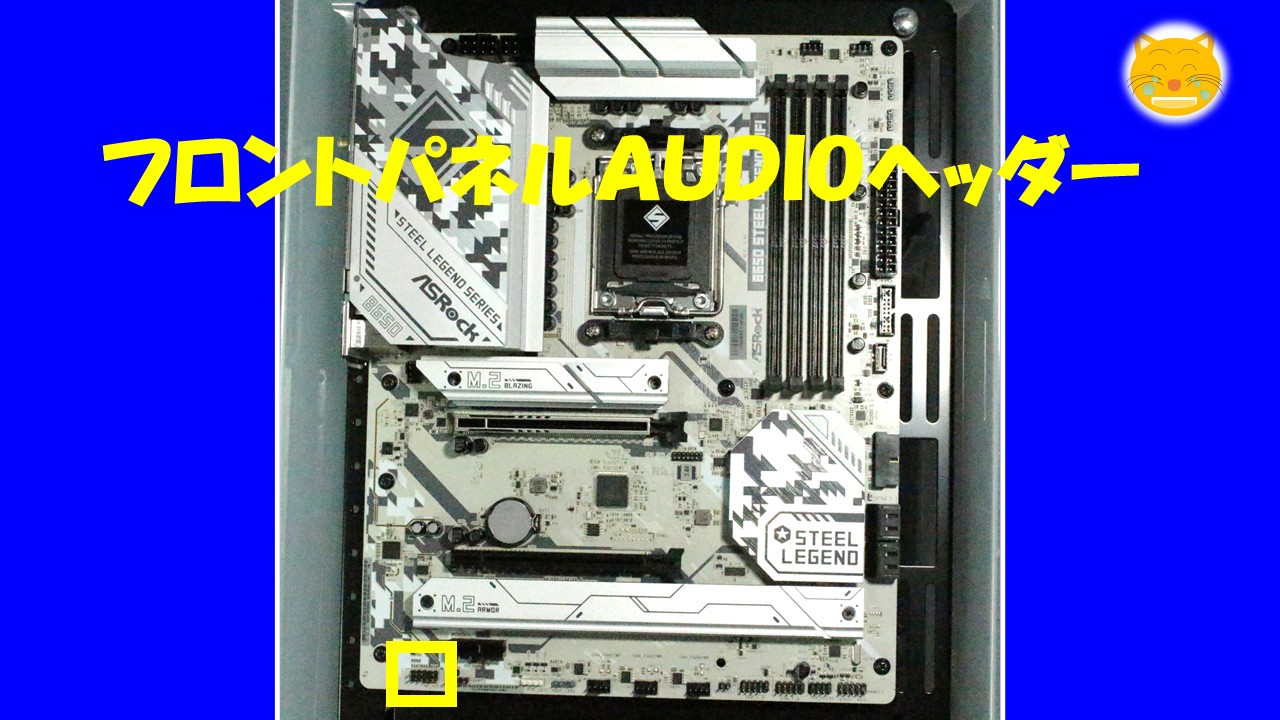

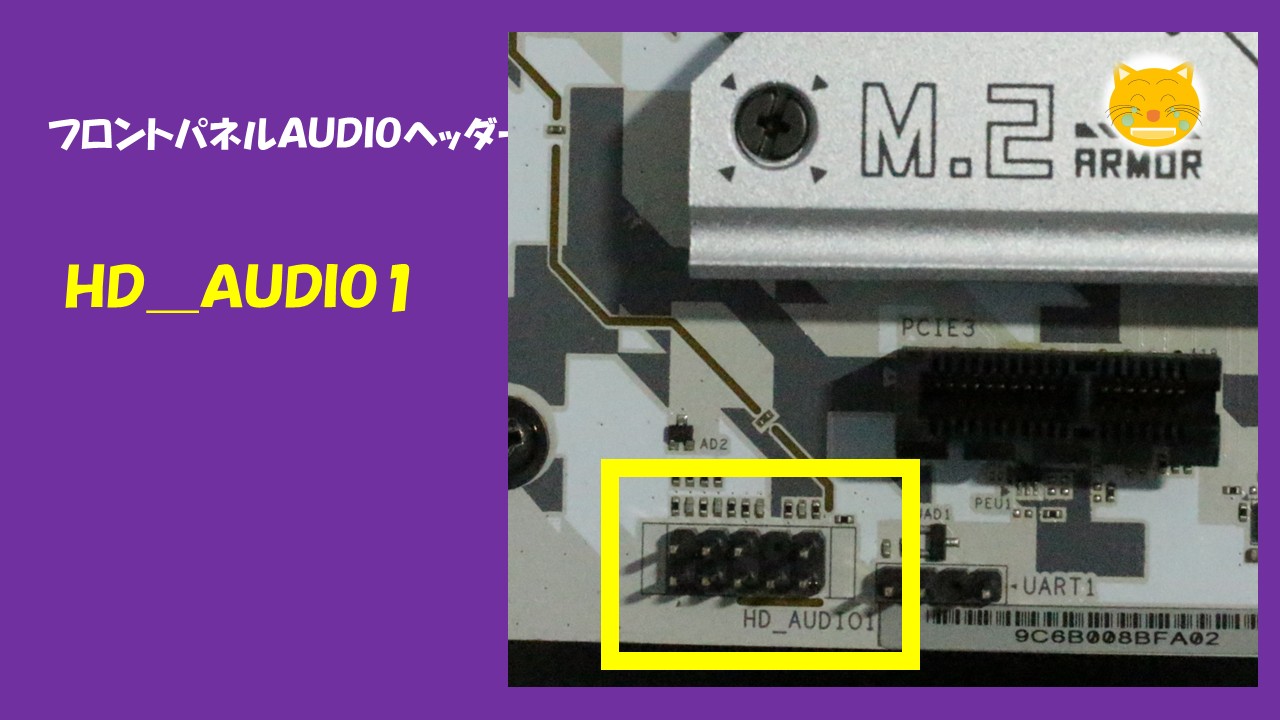

フロントパネルAUDIOヘッダー
フロントパネルAUDIOヘッダー
これはPCケース、フロントパネルに備わる
ヘッドセット/マイク・ジャックに接続。

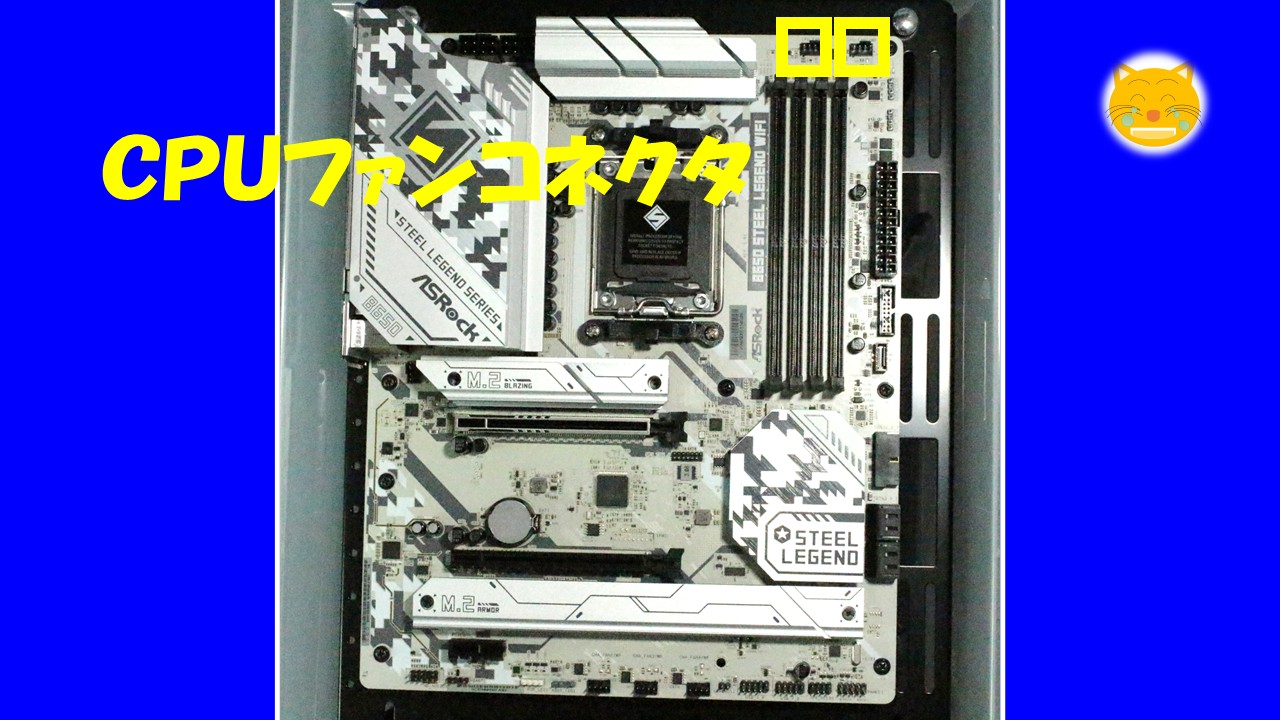

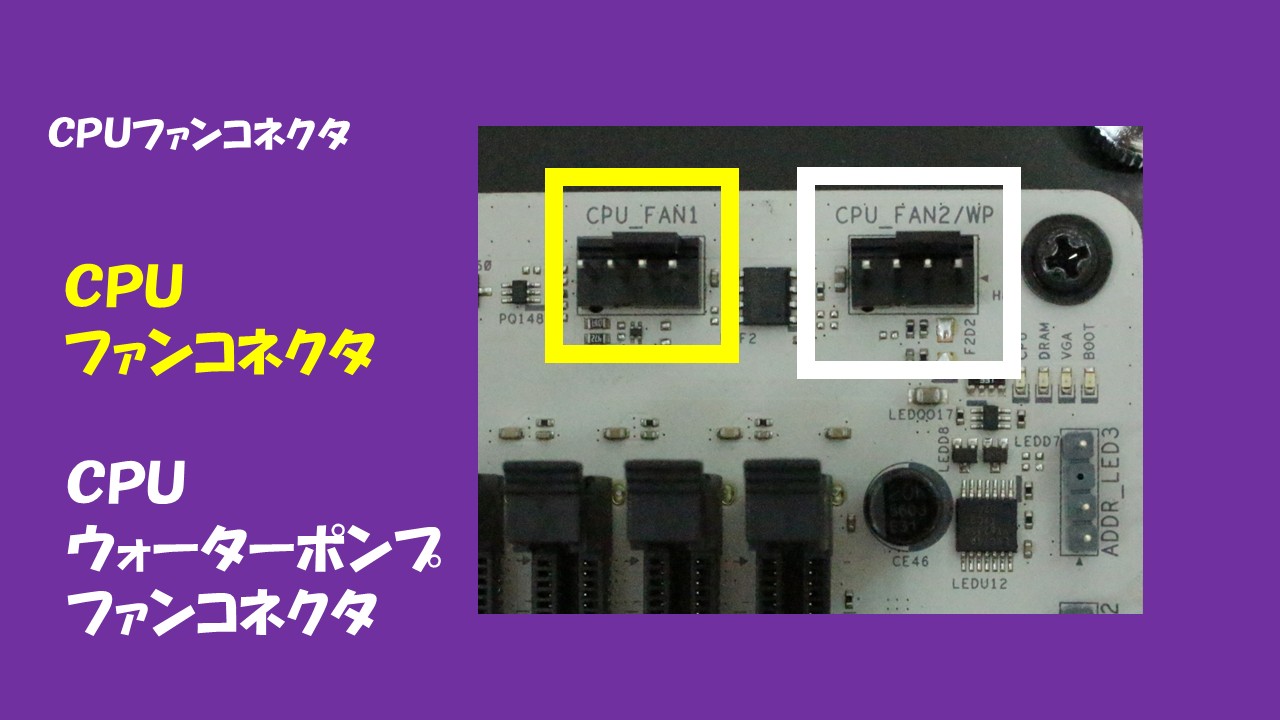

CPUファンコネクタ
CPUファンコネクタ
● CPU_FAN1
ファンコネクタ 12V
● CPU_FAN2/WP
ウォーターポンプファンコネクタ
多くの場合、左側のFAN1のみでイイかな。

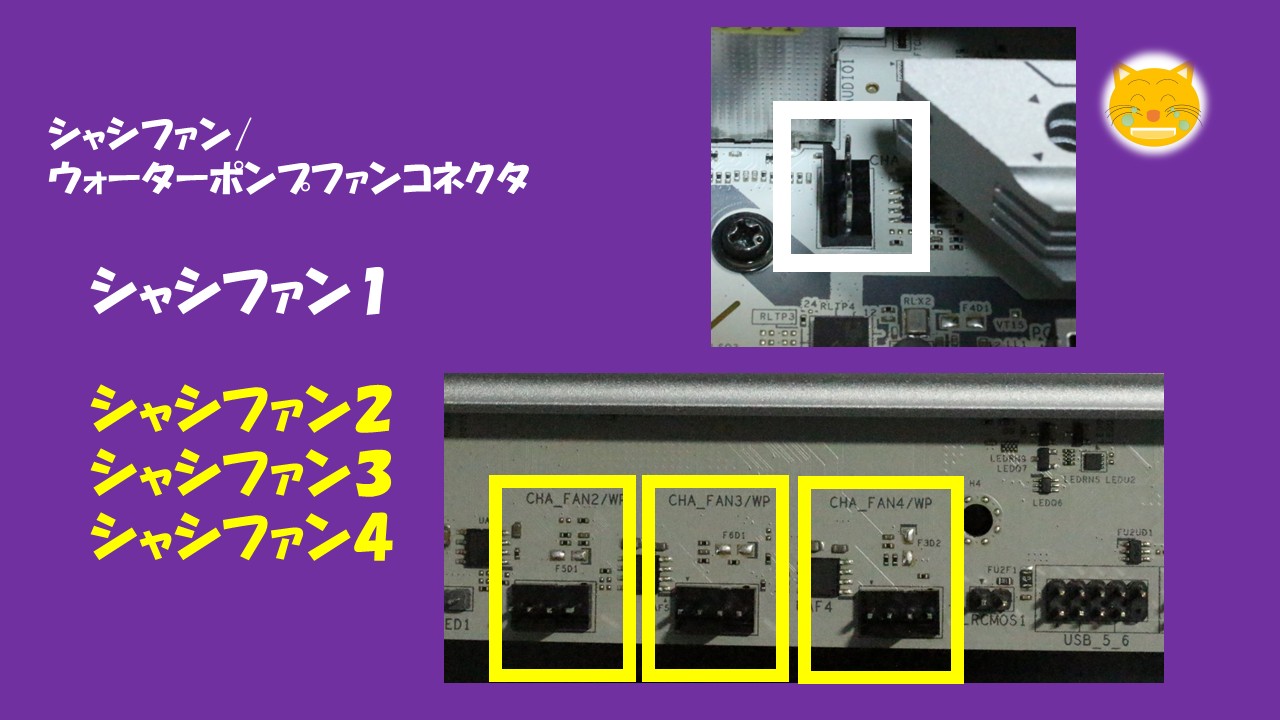

シャシファンコネクタ
シャシファンコネクタ
※ ウォーターポンプファンコネクタ
● シャシファン1
● シャシファン2
● シャシファン3
● シャシファン4
ウォーターポンプファンも使えるけど
いわゆるシャシファンでもイイカナ。

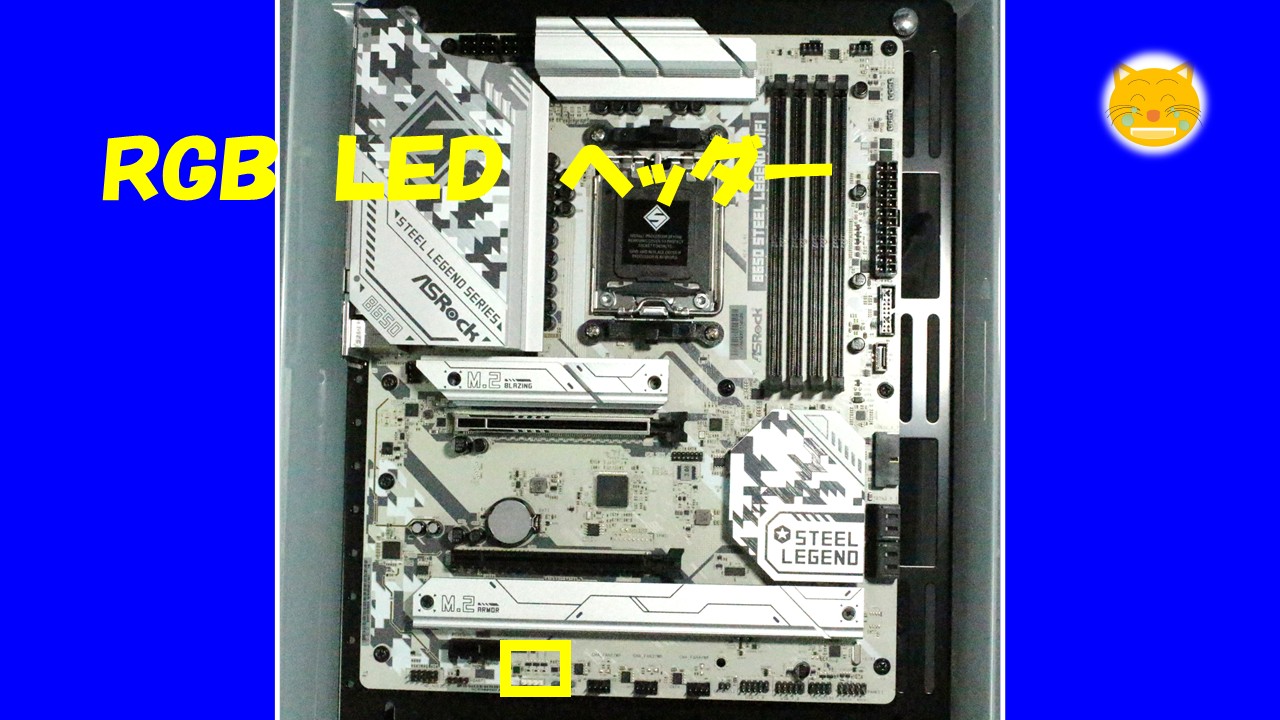

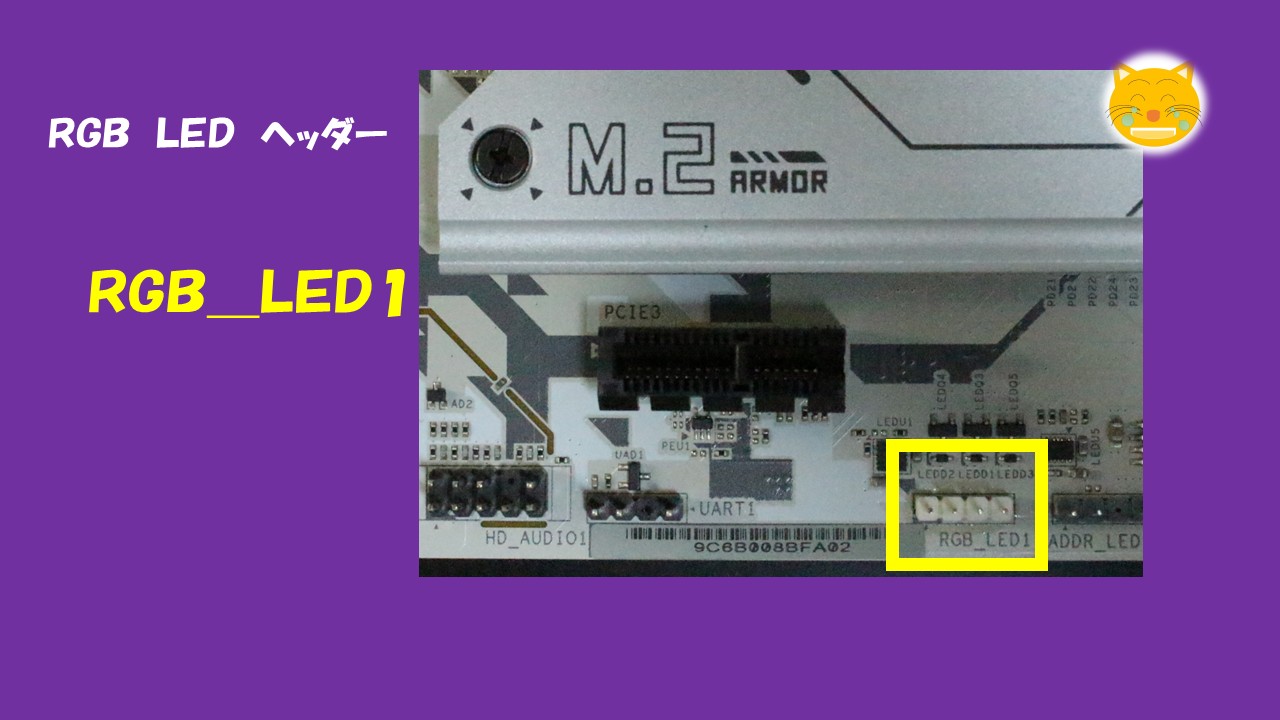

RGB LED
RGB LED 12v 3A
※ 指定色を接続デバイスへ
出番は少ない機能と思いますが
あればあったで使い道の想像が膨らむところ。

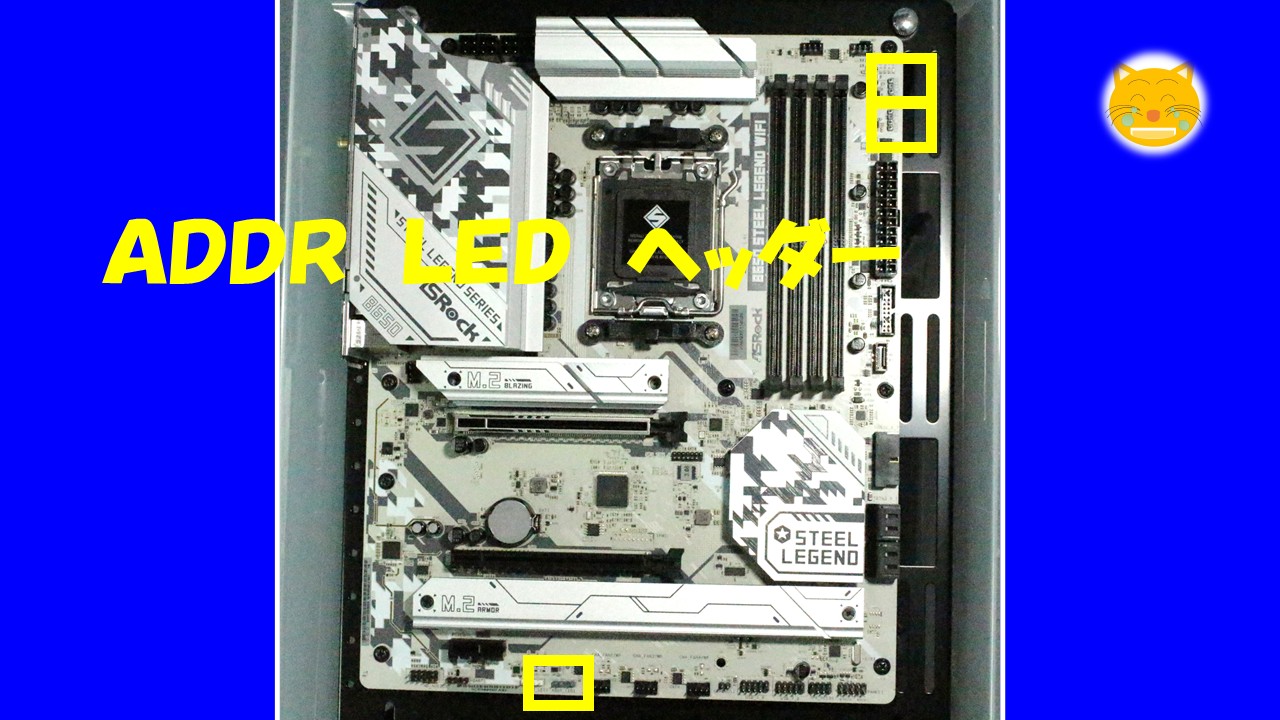

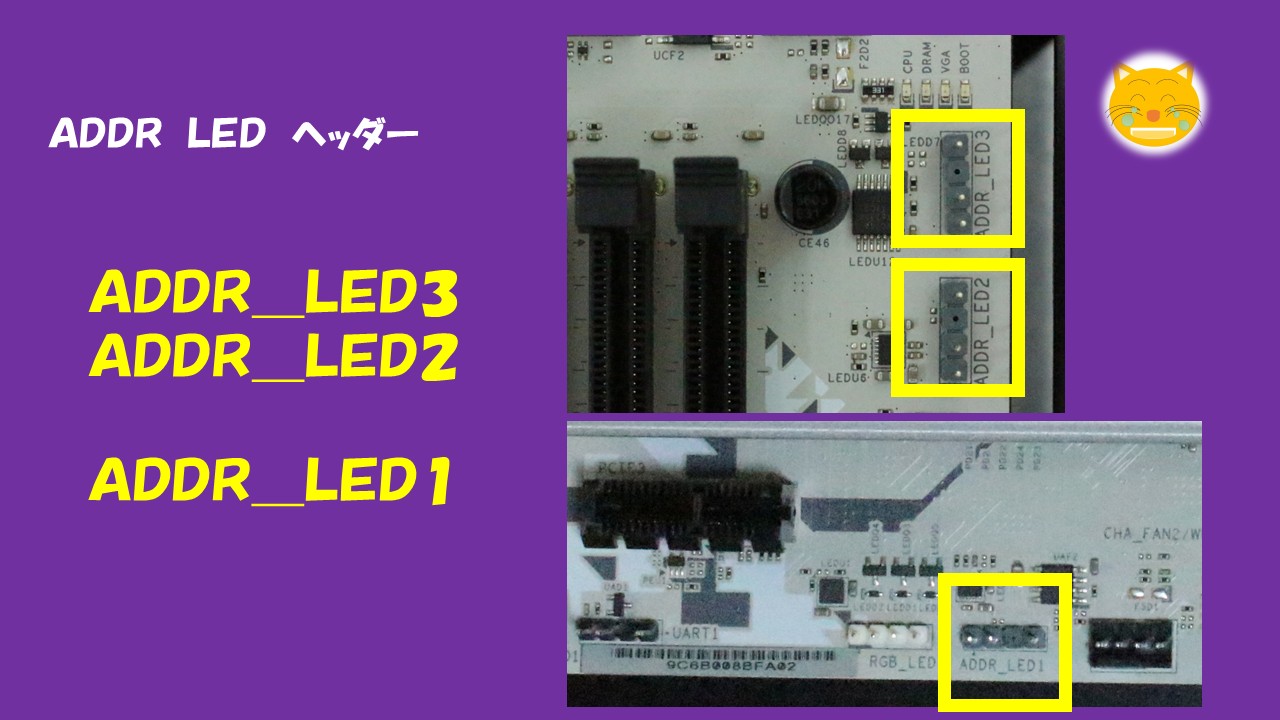

ADDR LED
ADDR LED 5V 3A
（アドレスアブルLED）
※ Addressable LED
※※ 指定色を接続デバイスに複数配色へ
● ADDR_LED3
● ADDR_LED2
● ADDR_LED1
これは遊べるヘッダーとも映りますが、いかに。
ここまでとなります。
（オワリ）
